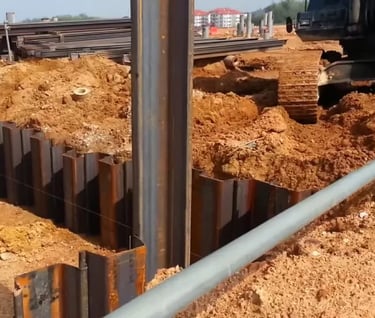

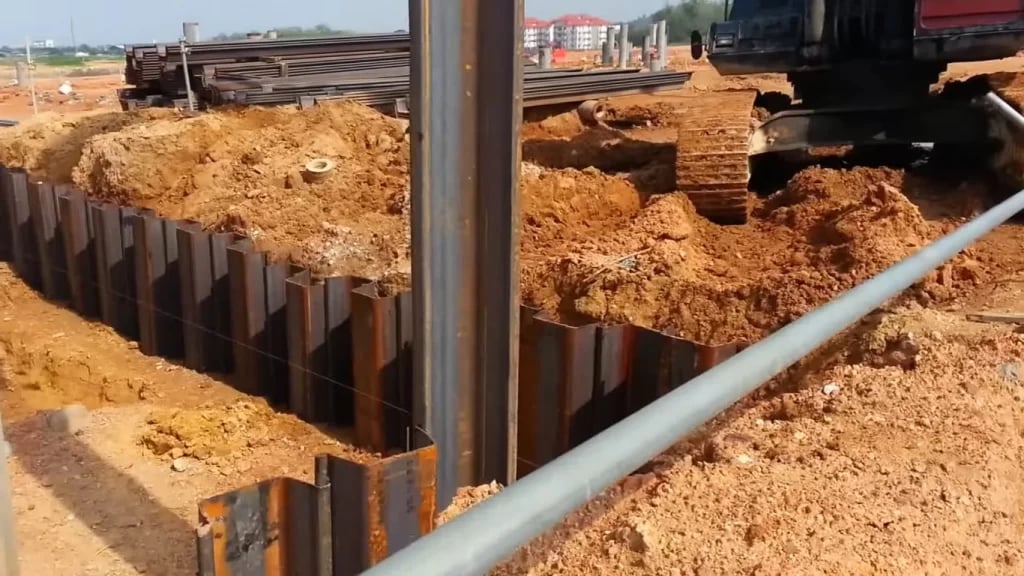

Sheet Pile

Fungsi Utama

1. Menahan tekanan tanah pada galian dalam (basement, underpass).

2. Membuat dinding penahan air untuk area dekat sungai atau laut.

3. Pengaman lereng dan tebing dari longsor.

4. Struktur penahan pada pembangunan dermaga, pelabuhan, dan tanggul.

5. Membentuk cofferdam (ruang kerja kering di bawah permukaan air).

6. Melindungi fondasi dari erosi dan abrasi.

7. Digunakan sebagai retaining wall sementara atau permanen.

Ukuran dan Standar

📏 A. Panjang

• Umumnya 6–18 meter

• Bisa custom hingga 24 meter tergantung pabrik dan kebutuhan proyek.

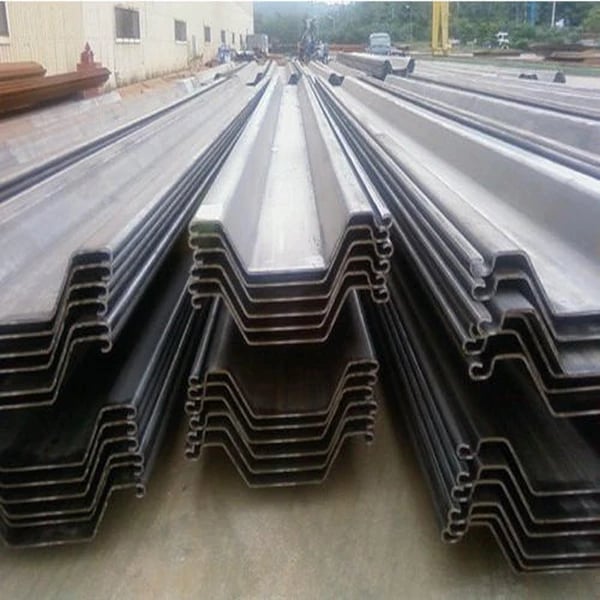

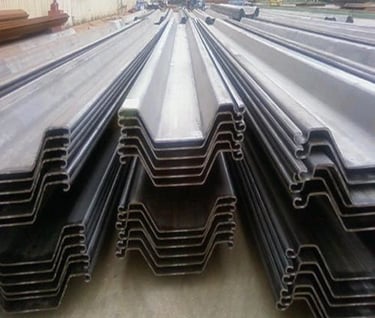

📐 B. Tipe Profil

1. U-Type Sheet Pile (paling umum)

2. Z-Type Sheet Pile (kekuatan tinggi, efisiensi bahan bagus)

3. Straight Web Sheet Pile (untuk bulkhead dan cutoff wall)

📎 C. Standar Mutu (International & Indonesia)

Standar Keterangan

SNI 03-6776 Konstruksi Penahan Tanah

JIS A5523 / A5528 Hot Rolled Sheet Pile Jepang

ASTM A328 High Strength Sheet Pile

ASTM A572 Grade 50/55/60 Structural Steel untuk Sheet Pile

EN 10248-1/2 Hot Rolled Steel Sheet Piling (Eropa)

BS 5950 Structural Use of Steelwork in Building

📦 Berat & Dimensi (Contoh JIS U-Type)

• U-600, U-700, U-750, U-800

• Berat: 40–200 kg/m

• Lebar efektif: 400–700 mm

• Thickness: 8–16 mm

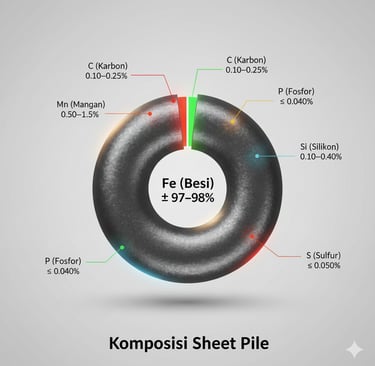

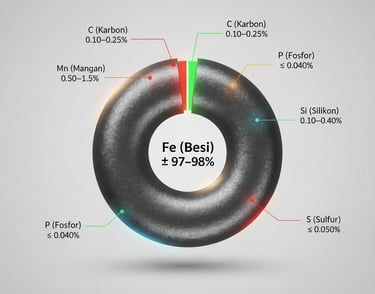

Komposisi Kimia (Estimasi Umum)

Unsur Persentase

• Fe (Besi) ± 97–98%

• C (Karbon) 0.10–0.25%

• Mn (Mangan) 0.50–1.5%

• Si (Silikon) 0.10–0.40%

• P (Fosfor) ≤ 0.040%

• S (Sulfur) ≤ 0.050%

Karakteristik Fisik

• Bentuk profil U, Z, atau Straight dengan interlock kiri–kanan.

• Warna hitam keabu-abuan dari baja hot rolled.

• Ketebalan 8–16 mm.

• Tensile strength: 400–550 MPa.

• Bendability cukup baik untuk mengikuti kontur.

• Kapasitas momen besar (structural bending capacity).

• Interlock mengunci rapat membentuk dinding bersambung.

Keunggulan Sheet Pile

✔ Kekuatan tinggi menahan tekanan tanah & air

Tahan beban lateral dan cocok untuk struktur besar.

✔ Efisiensi waktu konstruksi

Pemasangan cepat menggunakan hammer atau vibratory pile driver.

✔ Bisa dipakai ulang (reusable)

Sangat ekonomis untuk proyek sementara.

✔ Tahan kondisi lingkungan ekstrem

Terutama jika diberi coating, galvanis, atau cathodic protection.

✔ Kedap air (interlock rapat)

Ideal untuk cofferdam atau cutoff wall.

✔ Fleksibel untuk berbagai desain

Bisa dipasang lengkung, lurus, atau zig-zag.

Kelemahan

✘ Rentan korosi tanpa pelapisan

Utamanya pada daerah air laut dan sungai.

✘ Kebisingan tinggi saat instalasi

Sonic vibration & hammering dapat mengganggu area sekitar.

✘ Biaya transport & penyimpanan tinggi

Karena panjang dan beratnya.

✘ Interlock dapat rusak jika pemasangan kurang tepat

Berpengaruh pada kekedapan air.

✘ Perlu alat berat khusus

Crane, pile driver, dan vibratory hammer.

Aplikasi Penggunaan

🌊 Proyek Air & Maritim

• Tanggul sungai & kanal

• Pelabuhan & dermaga

• Revitalisasi tepi sungai

• Penahan erosi & abrasi

🏗 Konstruksi & Infrastruktur

• Retaining wall basement

• Pembangunan underpass / subway

• Proyek PLTA, bendungan kecil

• Pengamanan struktur dekat galian dalam

🔧 Industri dan Tambang

• Kolam penampung limbah

• Tempat penampungan air sementara

• Dinding proteksi area tambang

🧱 Struktur Sementara & Cofferdam

• Area kerja kering di bawah air

• Penahan sementara pada konstruksi pondasi
